FSE- en GRE-artefact

SYSTEEM: MR 0,35T ovatie

Ziekenhuis: Algemeen ziekenhuis Daqing Oilfield

PROBLEEM/SYMPTOOM

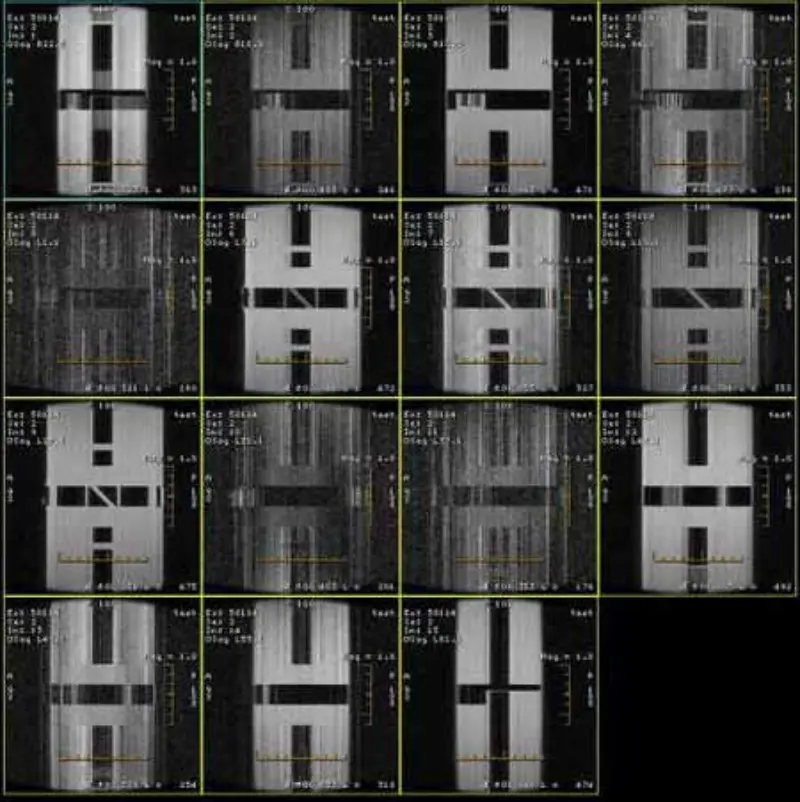

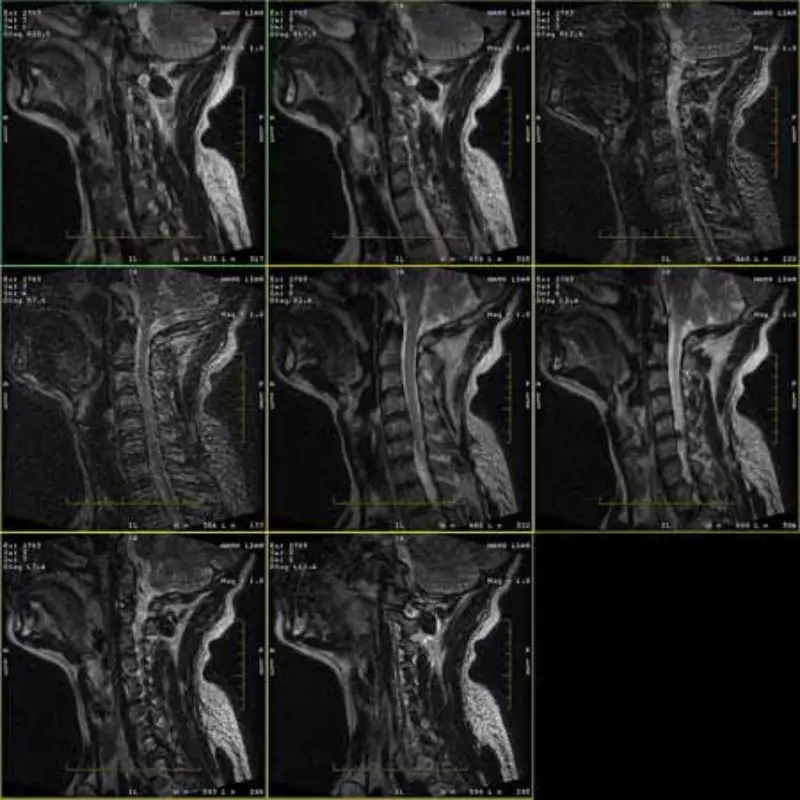

De afbeeldingen van FRFSE- en GRE-protocollen bevatten spookbeelden en soms verschijnen afbeeldingen met een lage SNR in één serie. Maar SE-protocolafbeeldingen zijn normaal.

Kijk alstublieft naar afbeeldingen bijvoegen.

PROBLEMEN OPLOSSEN GESCHIEDENIS/HINT

1. Deze artefacten komen alleen voor in het beeld van FRFSE- en GRE-protocollen, maar in het SE-protocol

afbeeldingen verschijnen nooit. Voer Head SPT uit Snelle controle, hoofd-SNR is marginaal (ongeveer 8,2).

2. De RF-deur, verlichtingsvermogen, TCU-vermogen, PAC-voeding en magneetdisplay gecontroleerd, alles ok.

3. De gradiëntversterkers, filters op SRU en kabels verwisseld, het artefact komt nog steeds voor in dezelfde protocollen.   Pagina 3 van 3

4. Test onderstaande onderdelen op een andere site, alles ok. de gradiënt PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS en hoofdspoel

5. Controleer de eigenschappen van de DD-diode, de DD-kabels en de HV, allemaal normaal.

6. Schakel de RF-signaaluitvoer van UCERD uit, het artefact is verdwenen.

7. Verwissel de ontvanger- en ontvangstkabels en omzeil MA, het probleem blijft bestaan.

8. Demonteer de lichaamsspoel, plaats deze buiten de magneet, sluit alle kabels aan en scan opnieuw. Er zijn nog steeds artefacten.

9. We controleren de voeding en aarde en ontdekken dat de aardconnector op de PP (Magneetkamer) erg los zit. We draaien hem vast en scannen opnieuw, de hoofd-SNR is verbeterd

(Hoofd-SNR: 8,9)

OORZAAK/OPLOSSING

Uiteindelijk ontdekken we dat iemand 1 draad van 1 van de 3 stroomvoerende draden van de stroom van MR-apparatuur heeft aangesloten

levering buiten de MR-afdeling zonder toestemming. Nadat u de draad hebt verwijderd en opnieuw hebt gescand, wordt het systeem normaal en is de SNR van de kop 9,3.

De kwaliteit van de voeding heeft dus invloed op de beeldkwaliteit.
