Problemen oplossen voor 8-kanaals cardic-spoel lage SNR

PROBLEEM/SYMPTOOM

Bij gebruik van 8-kanaals hartspoelscanning is de beeld-SNR niet goed. Vind het signaal erg laag bij gebruik van handmatig scannen.

OORZAAK/OPLOSSING

Geïntegreerd multicoil ASM-moederbord slecht. (dynatron, IC: HC105)

PROBLEMEN OPLOSSEN GESCHIEDENIS/HINT

1. Gebruik een 8-kanaals hartspoel-runtest-SNR, alle kanalen falen.

2. Gebruik MCRT-tools, controleer 8-kanaals SNR, alle kanalen passeren. Dan moet de spoel een probleem hebben.

3. Bestel een nieuwe spoel, maar het probleem blijft hetzelfde. Beeld ook lage SNR.

4. Controleer de voeding van de moduleaandrijving en alle kanalen van de STIF- en IRF I/O-kaart. De

8 kanalen zijn OK.

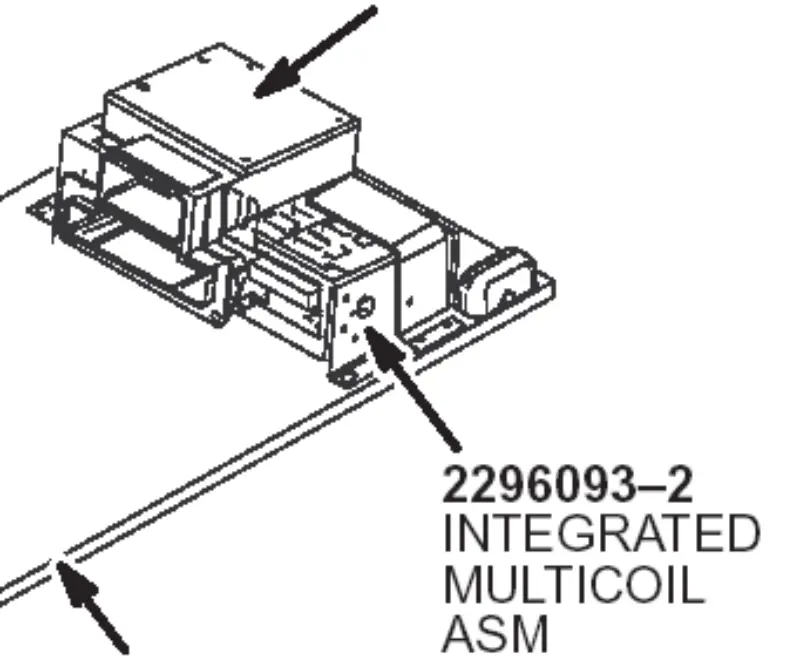

5. Vervang de geïntegreerde multicoil-ASM voor het beeld van een 8-kanaals hartnormaal.

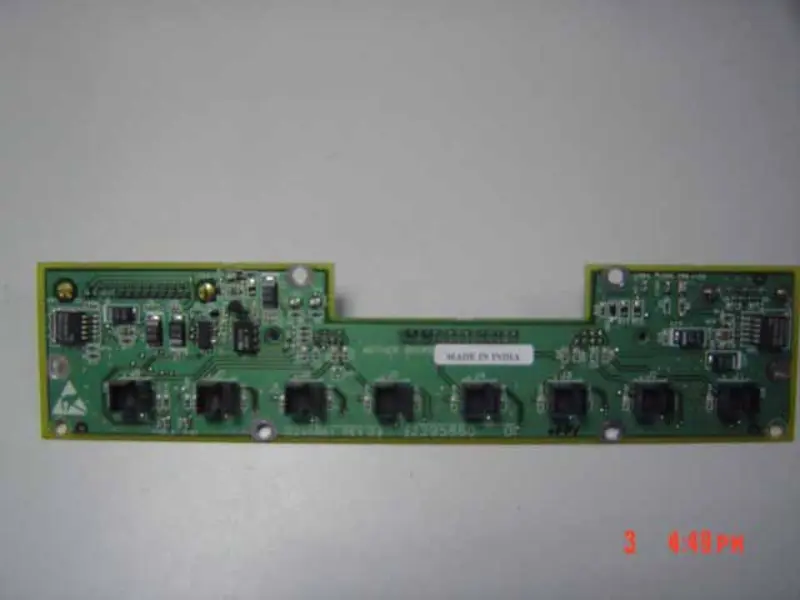

6. Controleer het moederbord en vind HCT04(6反向器) en een dynatron defect.

Leren:

Wanneer we de 8-kanaals foutlocatie aan de spoelzijde definiëren als we MCRT-tools gebruiken, kunnen we de 8-kanaals beter op een andere locatie controleren.
