Serviceopmerking voor TPS Reageert niet

SYSTEEM: 1.5T Twin excite (softwareversie. 10.0M4)

PROBLEEM/SYMPTOOM

De applicatiesoftware is actief, maar rapporteert “TPS reageert niet” in het foutenlogboek.

PROBLEMEN OPLOSSEN GESCHIEDENIS/HINT

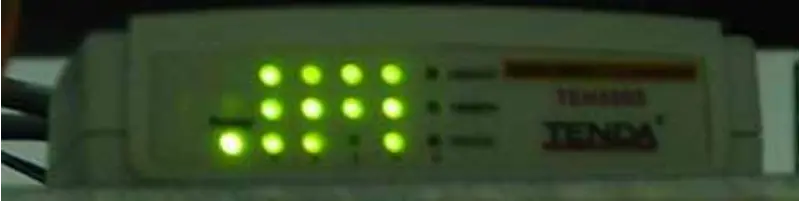

1. Open c-shell, typ ping –s 4096 IP (tps), zoek 95% gegevensverlies. Vervang een nieuwe hub in de systeemkast, maar het symptoom is hetzelfde.

2. Open c-shell, typ mgd_term, maar kan geen 3 afzonderlijke vensters openen.

3. Voer een tps-reset uit en meld onmiddellijk "tps-reset mislukt".

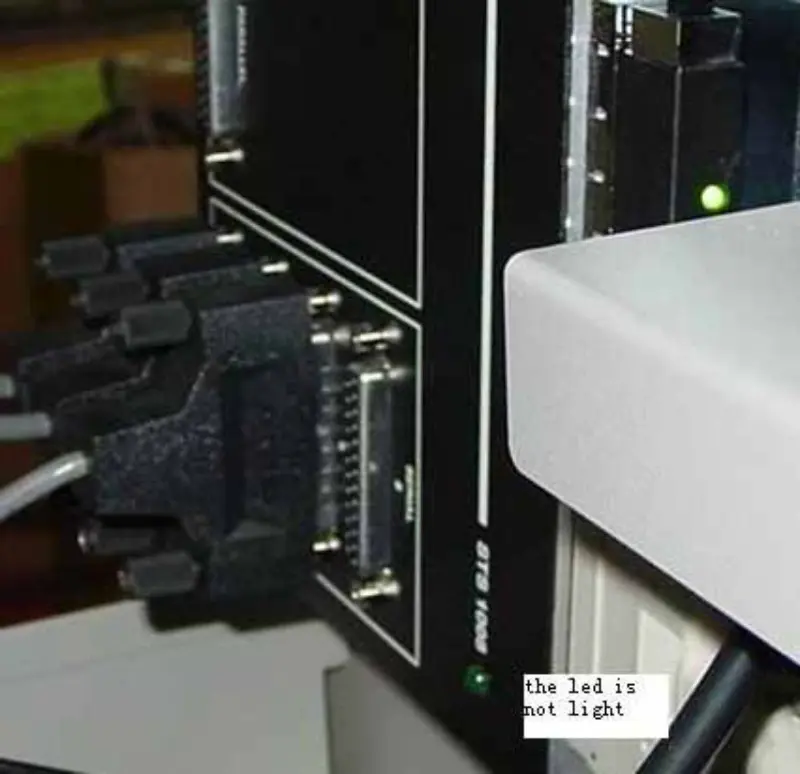

4. De host herkent de scsi-seriële terminal niet. Controleer de scsi 8-poorts seriële uitbreidingsdoos, merk dat een led op de doos niet brandt.

5. Controleer de scsi-voeding van de expander. De voeding geeft geen uitvoer. Open de voeding, zoek 3 punten tussen de lege ruimtes. Deze punten worden samengevoegd, maar de voeding geeft geen uitvoer.

6. Vervang een nieuwe scsi-uitbreidingsvoeding. Start het MR-systeem op. De applicatiesoftware bleef hangen op het volgende scherm en de led op de scsi 8-poorts seriële uitbreidingsdoos brandt niet.

7. Open het opdrachtvenster, typ mgd_term, dosis niet open 3 vensters. Controleer of de voeding van de expander scsi normaal is.

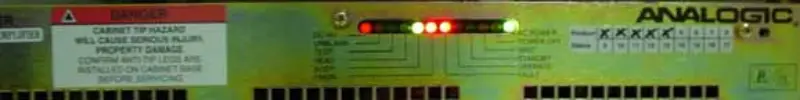

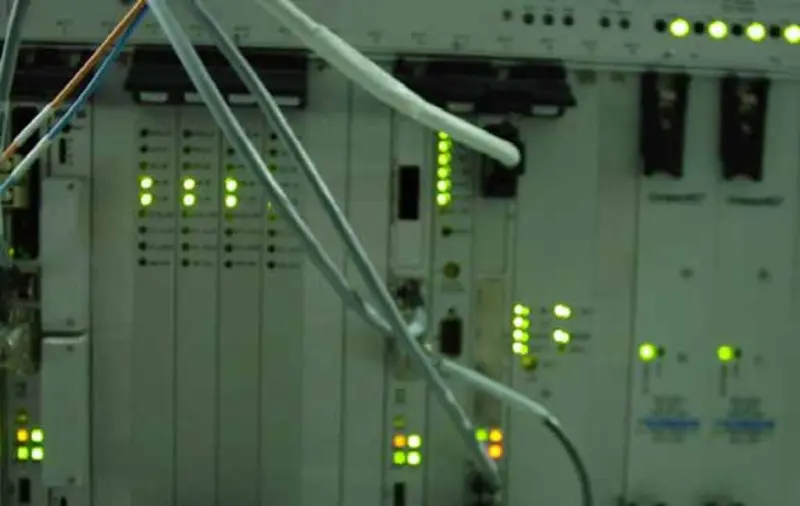

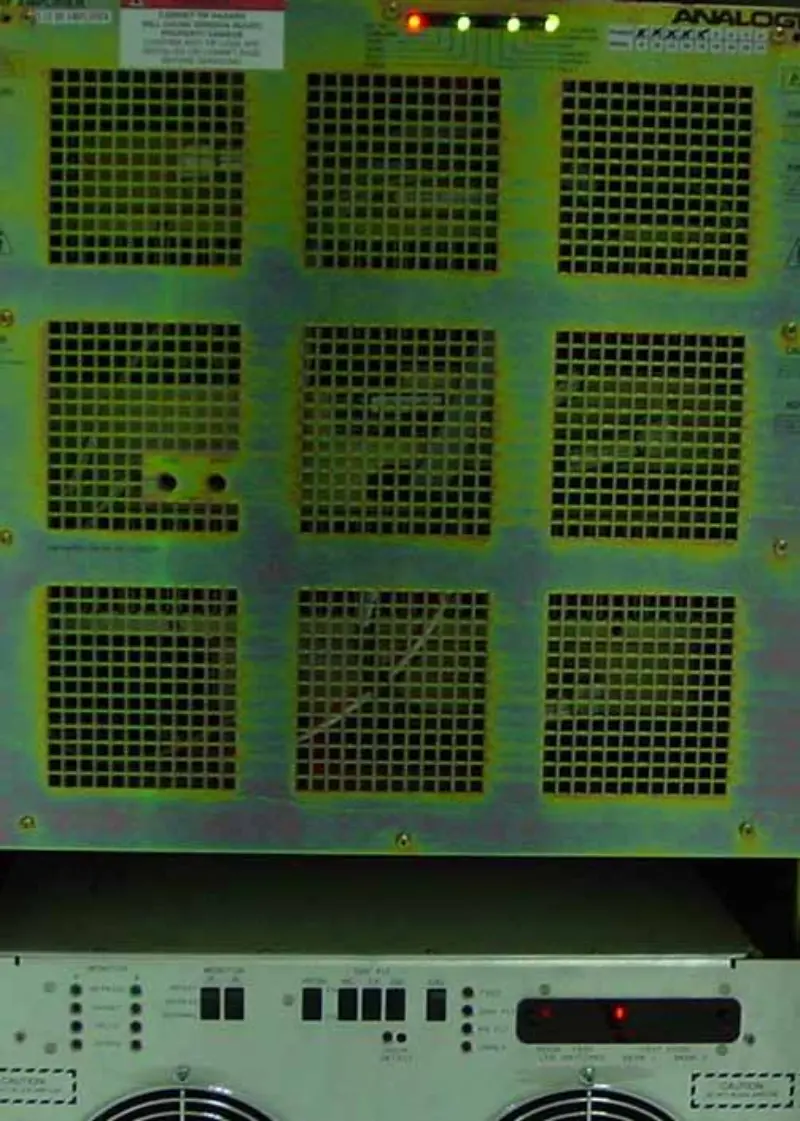

8. Voer een SGI-diagnose uit, SGI is in orde. Controleer de seriële kabel, deze is in orde. Controleer de voeding van de MGD, deze is in orde. Maar systeemkast, RF-kast, Gradiëntkast zijn abnormaal. De symptomen zijn hetzelfde als op de volgende foto's:

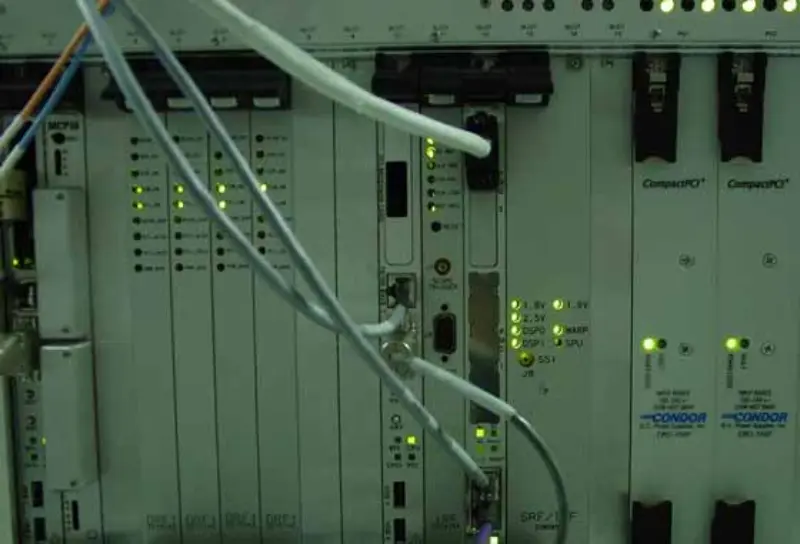

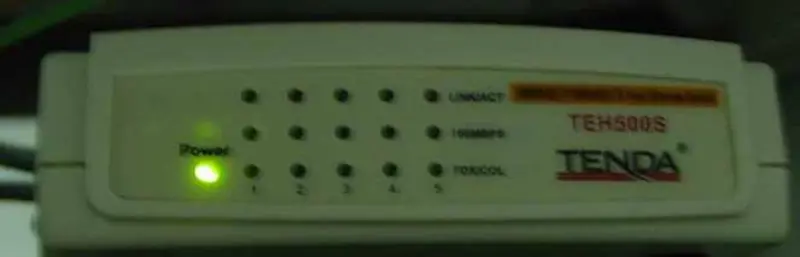

9. Ik denk dat de systeemkast, de RF-kast en de Gradient-kast in de reset-status zijn. Het tps-resetsignaal van het STIF-bord dat van de host wordt ontvangen, is dus nog steeds ingeschakeld. Sluit de scsi-voeding van de expander of de seriële kabel af, start het MR-systeem op, de applicatiesoftware is actief, maar rapporteer "tps reageert niet". De symptomen zijn hetzelfde als op de volgende afbeeldingen:

Dus scsi 8-poorts seriële uitbreidingsdoos is ook slecht.

10. Vervang een nieuwe scsi 8-poorts seriële uitbreidingskast, start het MR-systeem op, de led op de scsi 8-poorts seriële uitbreidingskast brandt en het systeem is normaal.

OORZAAK/OPLOSSING

De scsi-voeding van de expander was defect, de scsi 8-poorts seriële uitbreidingsdoos is doorgebrand. Dus hebben we de scsi-voeding van de expander vervangen, het systeem was in een vreemde staat.
