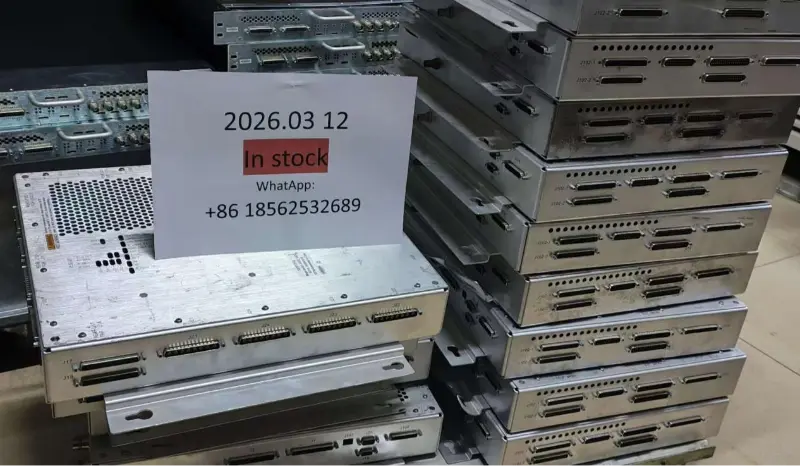

GE Mega Switch MRI voor SV 1.5T Installatie, testen en after-salesondersteuning

Beste klant, bij ontvangst van dit productGE5337137-8, GE5337137-3, GE 5823599 RRX GE 6237000 -3 GP4 Raadpleeg de tekeningen voor de juiste aansluiting.

Als de belangrijkste signaaldistributie- en besturingsmodule beschikt Mega Switch over multi-poortintegratie, signaalverwerking met hoge bandbreedte en een modulair ontwerp. Het ondersteunt parallelle werking van Port A/B dual-coilkanalen, waardoor functies mogelijk zijn zoals MC bias-aanpassing, MUX-signaalschakeling en RF-signaaltransmissie. De systeemstatus wordt in realtime bewaakt via LED-indicatoren en SRI-communicatie.

De Mega Switch-interfaces zijn onderverdeeld in vier functionele groepen:

1. Spoelpoortinterfaces

2. Poort A (J18, J21): Stuurt MC-bias, voorversterkervermogen en MUX-besturingssignalen naar de spoel; ontvangt spoel-ID, TX-inschakelsignaal en 8-kanaals RF-signaal.

Poort B (J17, J22): Voert dezelfde functies uit als poort A voor de poort B-spoel 1页.

3. Externe module-interfaces

4.DM-Lite-interactie (J11, J5): haalt MC-bias, besturingssignalen en AUX-stroom op

1. Voeding (J102-1, J102-2): Verkrijgt gelijkstroomvoeding van de regelaarkast

5.RRX-communicatie-interfaces

6. Signaaloverdracht (J1): verzendt 8-kanaals 16 MHz RF-signalen naar RRX

Besturingssignalen (J2, J107): Ontvangt R1-besturings- en R1-stroboscoopsignalen van RRX

Voeding en bediening (J108): Verzendt voeding, TNS-besturing en kloksignalen naar RRX

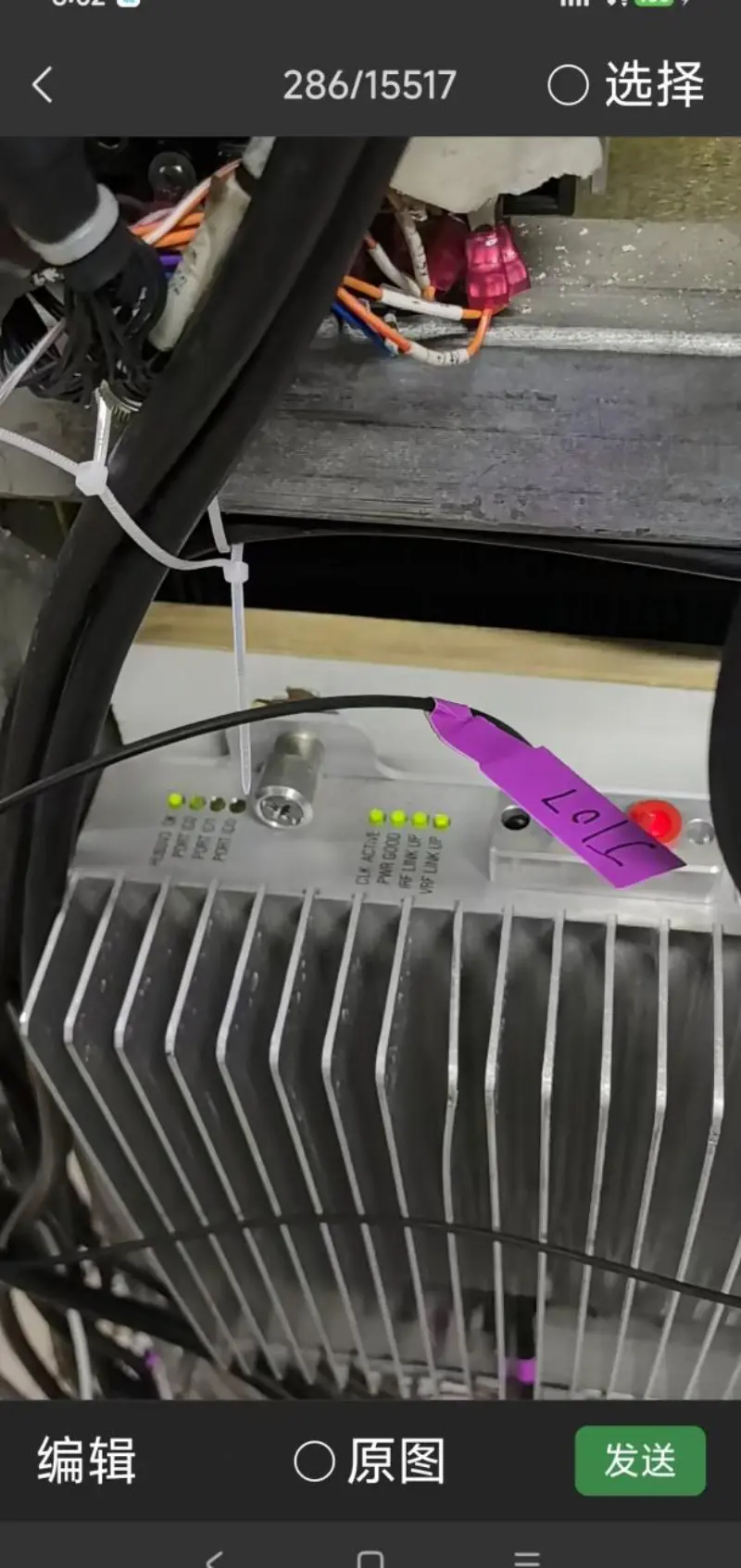

7.Statusbewaking en communicatie-interfaces

8.LED-indicatie (J15): Wordt aangesloten op spoel-ID-LED-indicatoren in LPCA

SRI-communicatie (J20): Maakt gegevensuitwisseling mogelijk met SRI Externe signaalingangen (J100, J103-J106): Ontvang RF-signalen van de lichaamsvoorversterker, loopback-signalen van de Exciter, ruissignalen van de TNS-antenne, LO-signalen en 80 MHz klok van de Exciter

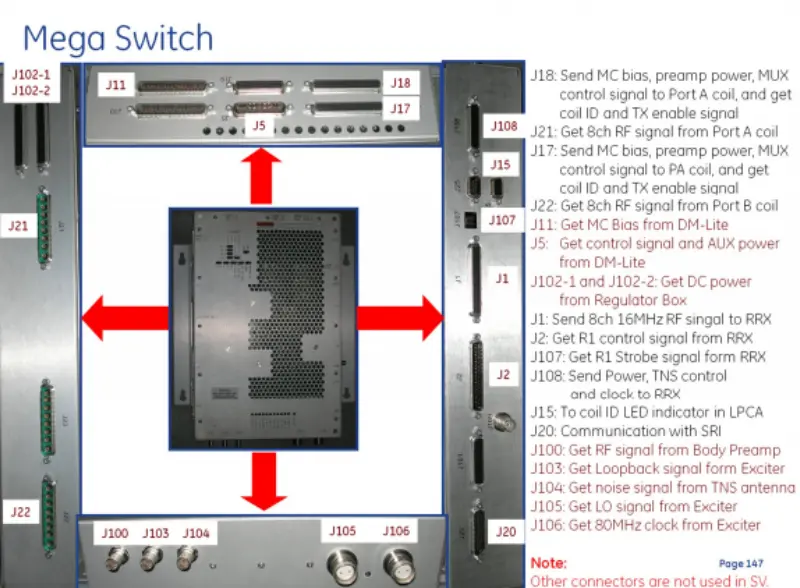

J18: Stuur MC-bias, voorversterkervermogen en MUX-besturingssignaal naar poort A-spoel en ontvang spoel-ID en TX-inschakelsignaal.

J21: Ontvang een 8-kanaals RF-signaal van poort A-spoel.

J17: Stuur MC-bias, voorversterkervermogen en MUX-besturingssignaal naar poort B-spoel en ontvang spoel-ID en TX-inschakelsignaal.

J22: Ontvang een 8-kanaals RF-signaal van poort B-spoel.

J11: Ontvang MC-bias van DM - Lite.

J5: Ontvang het stuursignaal en de AUX-voeding van DM - Lite.

J102 - 1 en J102 - 2: Krijg gelijkstroom van de Regulator Box.

J1: Stuur een 8-kanaals 16 MHz RF-signaal naar RRX.

J2: Ontvang R1-besturingssignaal van RRX.

J107: Ontvang R1-stroboscoopsignaal van RRX.

J108: Stuur stroom, TNS-besturing en klok naar RRX.

J15: Naar spoel-ID LED-indicator in LPCA.

J20: Communicatie met SRI.

J100: Ontvang een RF-signaal van de lichaamsvoorversterker.

J103: Ontvang een loopback-signaal van de bekrachtiger.

J104: Ontvang ruissignaal van TNS-antenne.

J105: Ontvang LO-signaal van Exciter. J106: Ontvang 80 MHz klok van Exciter.

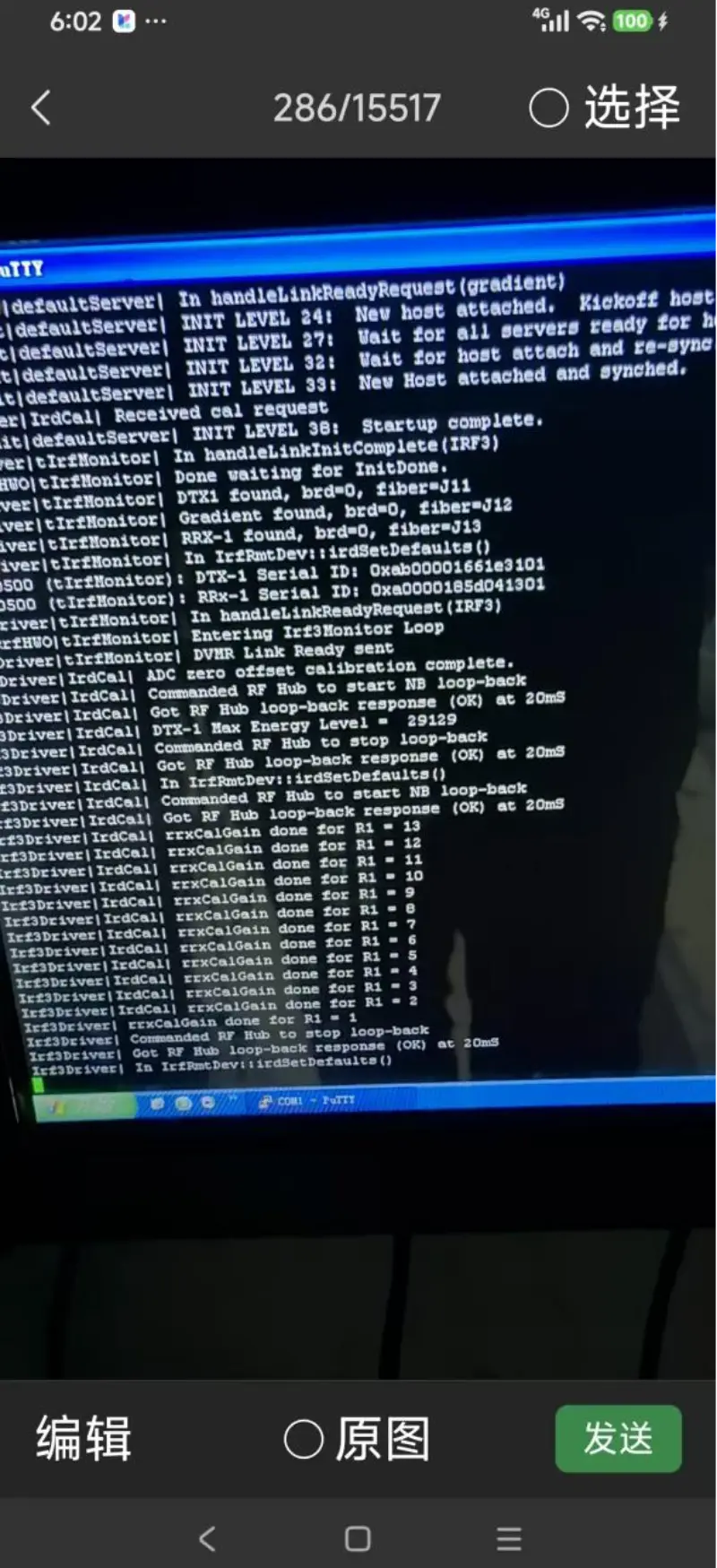

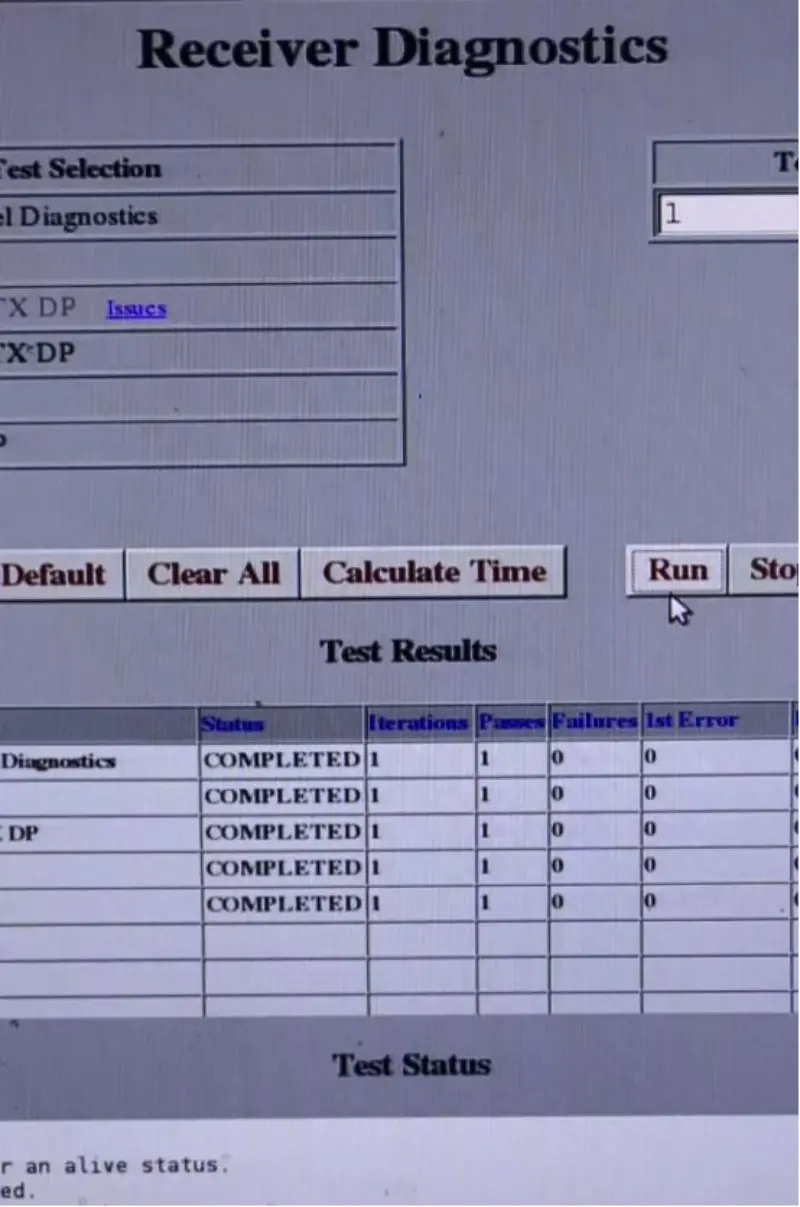

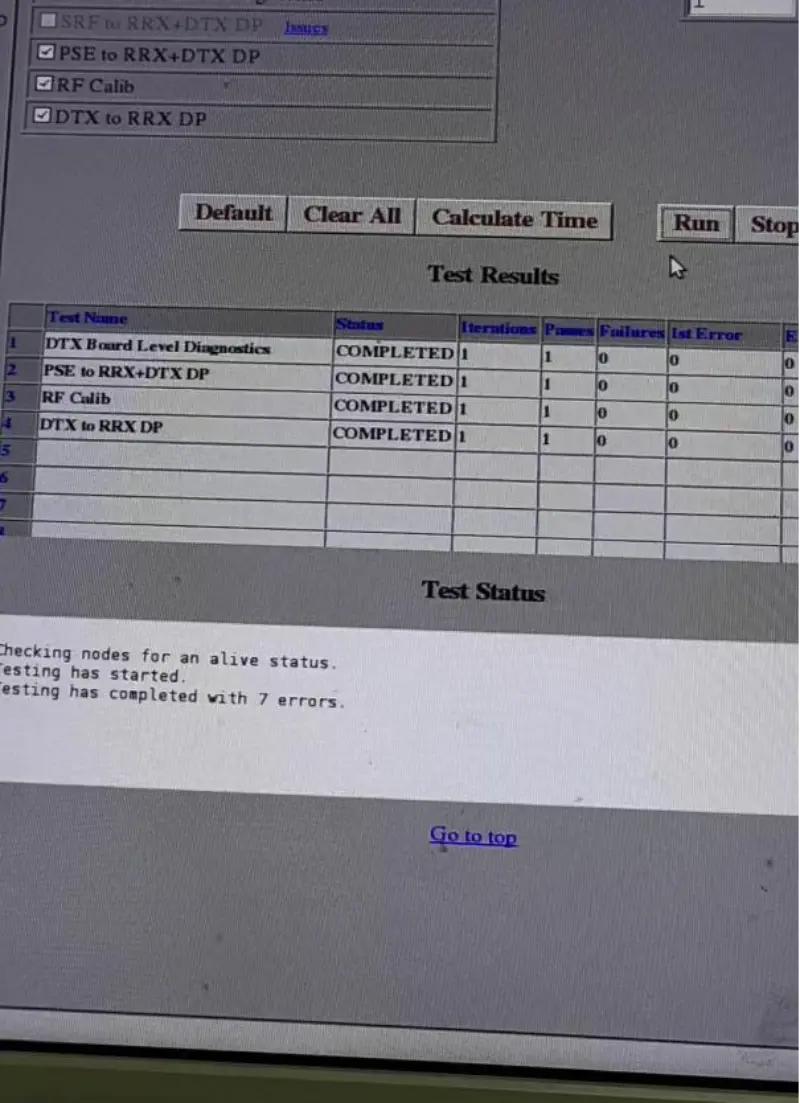

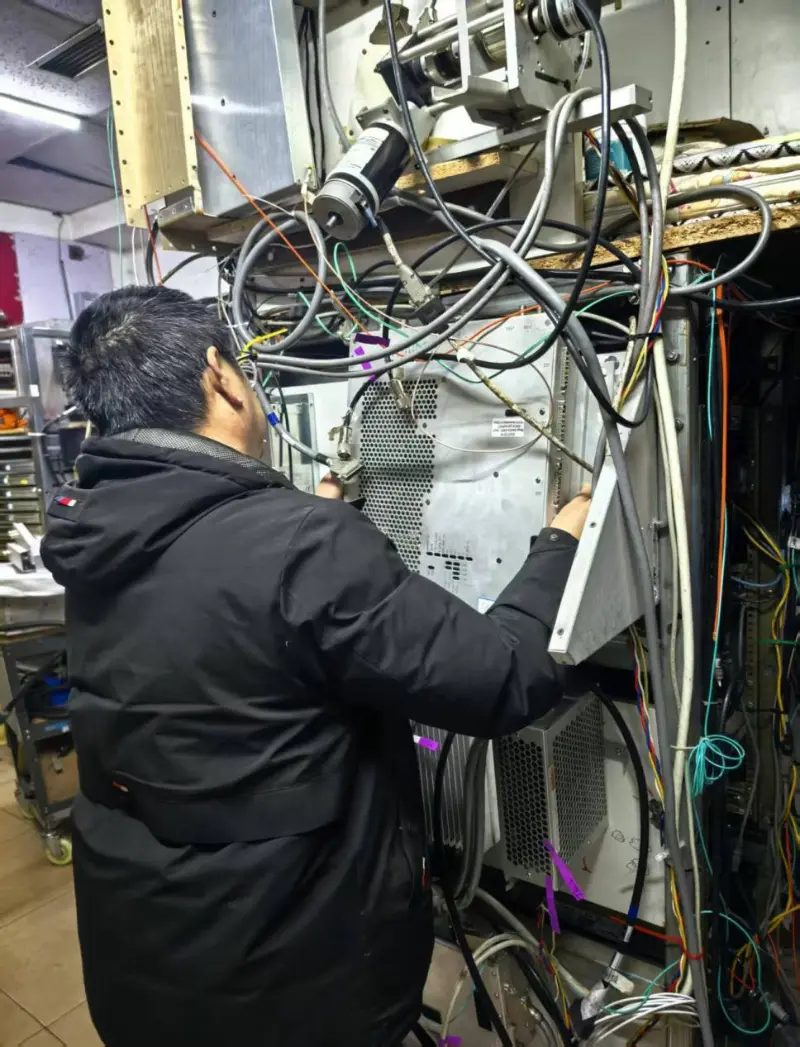

We bieden servicetests op fabrieksniveau, zodat elke machine vóór verzending een strenge inspectie van 99,9% ondergaat, volgens de fabriekstestprocedures van GE, inclusief prestatietests voor signaaloverdracht, prestatietests voor signaalontvangst, diagnostiek op bordniveau, testen van RF-prestaties en testen van communicatieverbindingen. Kortom, er wordt alles aan gedaan om de klanttevredenheid te waarborgen en een hoogwaardige service te bieden.
