ARTIFACT WI/Fiesta-afbeelding Witte pixel

SYSTEEM: 1.5T Signa Twin Excite II (softwareversie 11.0M4)

PROBLEEM/SYMPTOEN

DWI (zoommodus en hele modus) en fiesta (zoommodus en hele modus) beeld met zichtbaar reticulair of corduroy artefact, ongeacht bij gebruik van lichaamsspoel of hoofdspoel, ander routinebeeld lijkt normaal

PROBLEMEN OPLOSSEN GESCHIEDENIS/HINT

1. Super gedrag Shim-controle, het resultaat is allemaal geslaagd.

2. Verwijder de patiëntbrug, er zijn geen munten en ander metaal gevonden.

3. Voer de grafidy-kalibratie alle termen groen uit.

4. Voer Zoom en volledige BACC uit.

5. Voer Zoom en de hele EPT uit. Het resultaat is dat witte pixels ernstig zijn en andere items passeren

inclusief hoofd en lichaam. Fasedithering B0-waarde is in specificatie.

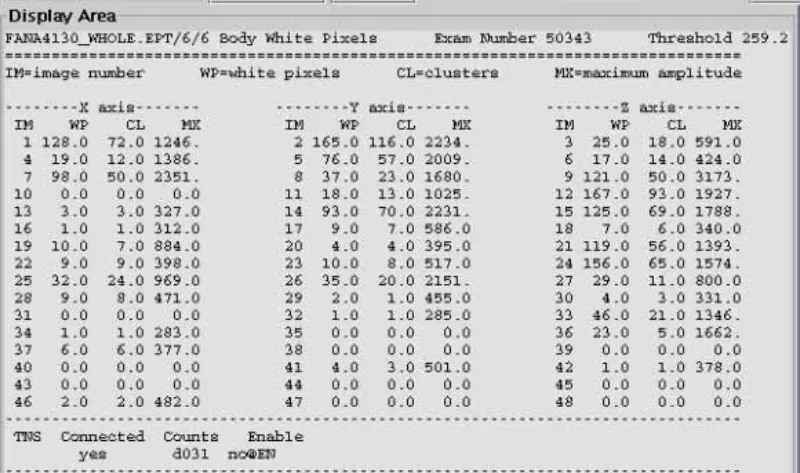

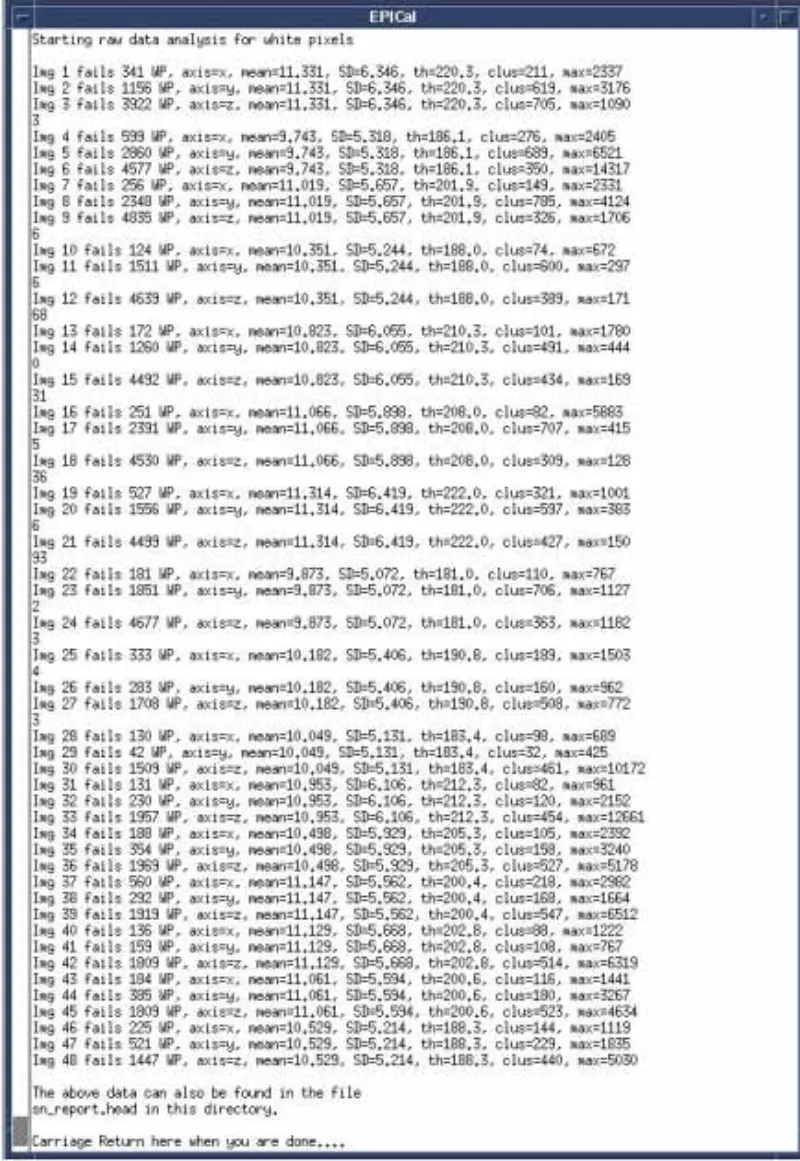

6. Voer een witte pixeltest uit, allemaal mislukt.

7. Voer SPT all-pass uit. Vooral alle gradiëntstabiliteitstests zijn geslaagd.

8. Emuleer en inspecteer omgevingsitems rond de magneet, inclusief ventilator, luidspreker, injector, koude kop enzovoort.

9. Schakel de temperatuursensor, SRI, PAC en tafel uit, probleem blijft bestaan.

10. Koppel de ontvangstkabel los bij systeemkast I/F (lichaam J2 en kop J5), voeg een 50 ohm terminator en DC-blok toe aan de systeemkastconnector. EPT witte pixel hoofd- en lichaamsscan. resultaat is geslaagd. Bevestig dat probleem niet in de systeemkast. Maak opnieuw verbinding. Ontvang kabel op systeemkast I/F

11. Ontkoppel de X-, Y- en Z Gradient Drive-glasvezel op het GP-bord, de EPT-witte pixelkop en de bodyscan. resultaat is geslaagd. Het geeft aan dat de witte pixel wordt veroorzaakt door een gradiënt. Ik heb gezien dat de witte pixel niet alleen op één as aanwezig is. Vervang vervolgens de SGA PS, het GP-bord, maar het probleem blijft bestaan. Sluit X,Y,Z Gradient Drive glasvezel opnieuw aan.

12. Schakel DD/TR uit bij SSM. Koppel de DD-kabel los bij Pen Wall (J72,J73,J74,J75,J75), EPT witte pixelkop en bodyscan. Het resultaat is dat het hoofd passeert en het lichaam faalt. De lichaamsspoel is niet afgestemd, zodat de lichaamsspoel het signaal absorbeert. Daarom is de hoofdpassage en het lichaam mislukt. Om onze aftrek te controleren, sluit u de verlengkabel aan op de hoofdspoel en plaatst u de hoofdspoel buiten de magneetboring, scant u de witte pixel van de kop. Het resultaat is feitelijk dat het hoofd is mislukt. Sluit slechts één van de DD-kabels opnieuw aan op Pen Wall, EPT witte pixelkop en bodyscan. Het gevolg is dat alles mislukt is. Controleer of het DD-bord en het splitterbord niet de oorzaak zijn.

13. Sluit de DD-kabels opnieuw aan op Pen Wall. Koppel de T/R Bias BNC-kabel van het lichaam en het hoofd los bij de SSM.EPT witte pixel hoofd- en lichaamsscan. Het gevolg is dat alles mislukt is. Sluit de verwijderde body- en hoofdbiaskabels opnieuw aan. Koppel de hoofd- en lichaamsuitgangskabel los op de SRFDII.EPT witte pixelscan. Het gevolg is dat alles mislukt is. Bevestigd dat het probleem niet voorkomt in de SRFDII AMP en SSM.

14. Koppel de I- en Q-kabels los bij Hybrid. Voer een EPT-witte pixelscan uit. Resultaat mislukt. Verdachte hybride. Hybride vervangen. Maar probleem nog steeds.

15. Verwijder de voorkant van de magneet. Inspecteer de aardekabel van de RF-afscherming en de kabel van de temperatuursensor. De kabel is in orde.

16. Verwijder de RF-spoel van het lichaam van de TRM. Voer een EPT-witte pixelscan uit, resultaat mislukt.

17. Verwijder de RF-afscherming van TRM. Voer een EPT-witte-pixelscan uit terwijl de RF-schild uit is. Resultaat mislukt. Vervang het RF-schild en voer een EPT-witte pixelscan uit. Probleem nog steeds.

OORZAAK/OPLOSSING

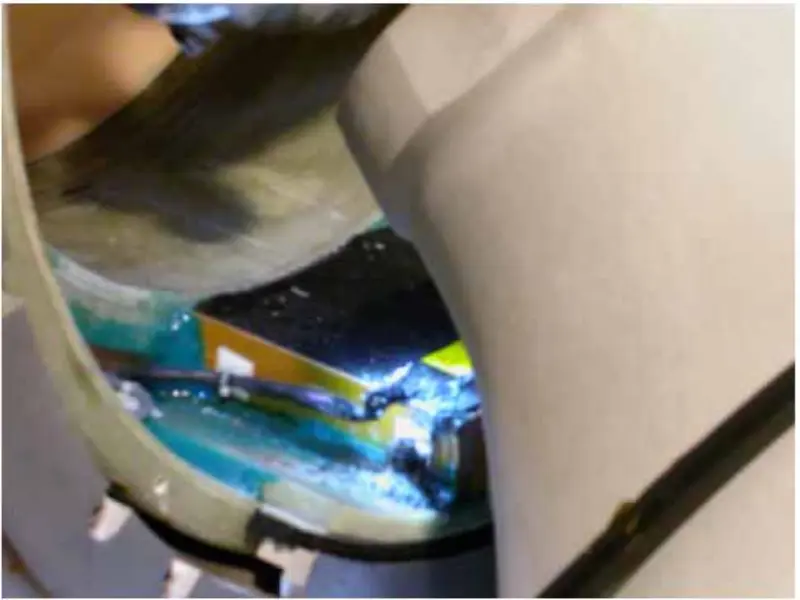

Uit bovenstaande actie en analyse concluderen we dat het probleem veroorzaakt moet worden door een gradiëntspoel. We verwijderen dus de voor- en achterkant van de magneet, controleren de bouten die verband houden met de gradiëntspoel en draaien deze vast. Nadat we de achterkant van de magneet hebben verwijderd, zien we dat de hoogwaardige vulkabel is uitgebrand in een zwarte.

Omdat er op deze site geen optie voor een hoge bestelling is, hebben we de hoge bestelling shim-kabel doorgesneden. We pellen de kabels afzonderlijk af en verbinden elke kabel met geïsoleerd plakband. Herstel alles, voer een EPT witte pixelscan uit. Allemaal passeren. Na deze lokale reparatie is het systeem in orde. Er is geen witte pixel zoals voorheen op de DWI- en Fiesta-afbeelding.

De hoogwaardige kabels moeten in de fabriek beschadigd zijn. De beschadigde kabels sloten op elkaar aan en vormden vele kleinste cirkels. Bij het uitvoeren van een DWI-scan induceerde de cirkel veel meer hitte dan welke andere scan dan ook. De kabels branden dus dag na dag en beïnvloeden de DWI-scan. In feite wordt het effect naarmate de dag vordert steeds ernstiger.
